YES-C40Ⅲ超大折叠LED屏集装箱舞台车路演展示车
YES-C40Ⅲ超大折叠LED屏集装箱舞台车路演展示车
YES-C40Ⅲ超大折叠LED屏集装箱舞台车路演展示车
YES-C40Ⅲ超大折叠LED屏集装箱舞台车路演展示车
YES-C40Ⅲ超大折叠LED屏集装箱舞台车路演展示车

◎ 超大折叠LED屏幕,最震撼的户外观看效果◎ 可定制化的屏幕尺寸和分辨率,最大可做到100㎡◎ 自动化设计,操作便捷,搭建迅速◎ 适合国内大型现场直播活动 YES-C40Ⅲ超大折叠LED屏集装箱舞台路演车选用国标钢材、板材焊接而成的11.6米底盘载体,侧防护采用素钢板…

◎ 超大折叠LED屏幕,最震撼的户外观看效果

◎ 可定制化的屏幕尺寸和分辨率,最大可做到100㎡

◎ 自动化设计,操作便捷,搭建迅速

◎ 适合国内大型现场直播活动

        YES-C40Ⅲ超大折叠LED屏集装箱舞台路演车选用国标钢材、板材焊

而成的11.6米底盘载体,侧防护采用素钢板折弯组合焊接,整车承载质

量大,坚固耐用。底盘综合集成舞台液压设备装置、大型屏幕液压升降装

置,同时采用国际通用挂车牵引销尺寸,方便国内通用类型牵引车拖动使用。

       该款集装箱舞台路演车采用超大液压升降系统,确保屏幕举升安全性和稳定性,对设计研发能力和综合

制造实力有的极高的要求。


    YES-C40Ⅲ超大折叠LED屏集装箱移动舞台车路演展示车配置

有超大面积户外车载高清全彩LED显示屏,显示面积达32㎡,并

可根据实际需求进行更大面积尺寸定制。两块LED显示屏通过液

压折叠系统,翻转拼接成一整块LED显示屏,适合进行大型室外

直播活动

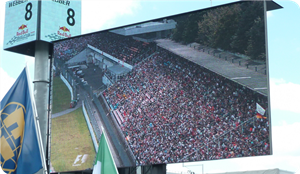

        奕硕科技的车载LED屏生产线,自主研发生产车载专用LED显示屏,选用高亮度管芯和优质原材料作

为辅件,采用高刷新率技术,确保LED屏显示画面更流畅。奕硕在箱体设计、接插件设计、防水防震设计

安装上积累了先进技术和多年经验,确保车载LED显示屏的显示效果。

        集装箱LED舞台路演车配置近20㎡的自动液压舞台,方便开

展各种舞台表演、产品展示等活动。舞台由20mm防水防裂竹夹

板表面加装舞台地板革、可调节高度支腿组成。定制化的高强度

舞台框架,整个舞台板每平米承载重量高达200KG,超过铁板的

强度,确保人员安全。

        液压舞台有手动和无线自动控制两套系统,遥控操作简单便捷,能够在短时间内实现舞台快速展开搭建

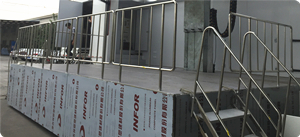

舞台配有围栏和踏梯,舞台四周配有展板作为扩展展示空间。

   电气系统:由奕硕参与设计研发的30KW车载专用极超静音发电机组,

具有噪音小、油耗低、重量轻、启动可靠等特点,在进出风方式、车载防

震设计,降噪以及散热等性能方面有着极大的优势。车载其它主要电器元

件全部采用施耐德或者欧姆龙品牌,整车设计通过欧盟产品安全认证,符

合欧盟安全标准。

       多媒体设备:奕硕定制型一体化控制机柜集成了车载专用工业计算机,嵌入式车载液晶显示器,大功率功

放,音箱等。所有的电源集中控制,机械升降集中控制安装,操控便捷。

        YES-C40集装箱LED移动舞台车路演展示车内部可以装修成展览室、会议室、

体验区等。在内部装修方面秉承一贯的高端品质要求,白色亮光铝塑板,接缝灌胶

处理;车内顶部安装ED照明顶灯,控制室和发电机室内各安装1盏照明灯;内置

车载专用空调,地面铺设地板革;发电机仓和电脑控制室移门隔断;厢体内安装

钢化窗户。客户可根据实际需求进行精装修处理。

YES-C40Ⅲ超大折叠LED屏集装箱移动舞台车路演展示车

车体参数
品牌YEESO奕硕外形尺寸11600mm×2340mm×3990mm
轮胎数量8轮胎尺寸8.25R16钢丝胎
车体颜色鞍座处平板离地高度1250mm
车厢材质钢骨架+铝板牵引销尺寸50#
制动系统车头刹车系统与尾灯连接线符合国家标准,威伯克2S/2M制动系统
底盘结构鹅颈结构
车厢结构

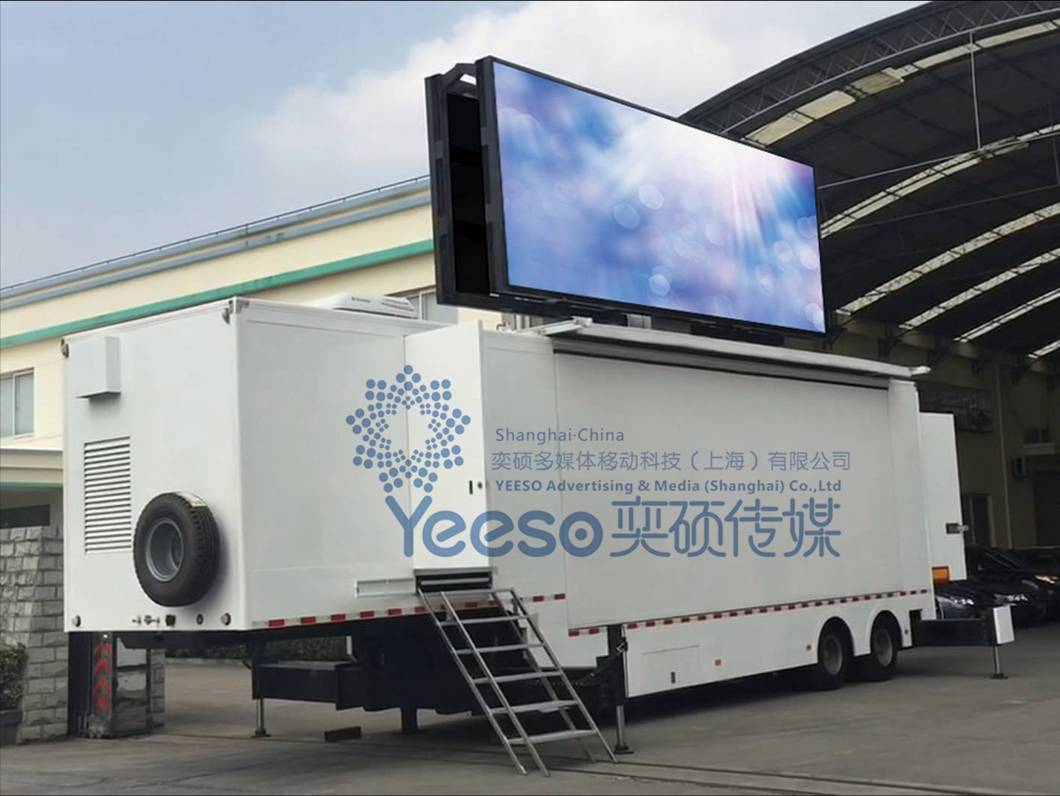

车厢顶部设有液压活动顶盖,顶盖液压打开后,LED大屏液压举升伸出厢体外部,折叠屏液压翻转到一平面,顶盖闭合时防水。

半挂车一侧(车辆前进方向左侧)设有可翻转翼板(舞台顶棚),翼板采用蜂窝板,翼板通过液压缸翻转最大角度100°,翼板尺寸约为6905mm*2498mm。

半挂车一侧(车辆前进方向左侧)内置液压折叠舞台,舞台板尺寸依据设计定,舞台液压支腿防锈处理。

厢体内设有LED大屏钢骨架及升降装置,大屏通过180°翻转合成一块大屏,大屏整体举升。

车厢体后门为对开门并安装翻转踏梯;发电机仓和电脑控制室中间采用移门隔断,电脑控制室安装空调。

车载户外LED显示屏
屏幕尺寸6720mm×4800mm(可定制)像素点间距8mm
管芯R、G、B: 晶元
模组尺寸320mm(W)×320mm(H)
亮度≥6500cd
峰值功耗1000W/㎡
平均功耗500W/㎡使用寿命100000H
LED屏保护板显示屏外部加装左右移动滑板,可关闭保护LED显示屏

液压自动舞台
液压舞台面积6550mm×3000mm材质弹性木板+地板革
舞台板承载200kg/㎡舞台踏梯800mm宽×2个
舞台展开方式双作用缸伸展折叠舞台,舞台支腿固定在舞台板下方辅助设备舞台围栏
屏幕升降系统
升降系统液压升降举升高度3200mm
液压支撑系统支撑腿4只,行程300mm,水平伸缩1200mm,单只可承载10T折叠方式液压翻转180°折叠,LED屏无缝拼接
车载极超静音发电机
品牌YEESO外形尺寸2250mm×950mm×1250mm
功率30KW动力极超静音型
燃油类型柴油气缸数直列4缸水冷
配电系统(液压遥控)
输入电压380V输出电压220V
电流50A功耗均耗电0.5wh/㎡
车内插座

共配6个插座。固定到车体内部墙面上;控制室2个插座;车厢内4个插座,车厢右边车头、车尾各2个。

液压电器

所有液压动作(包括屏幕启停)用遥控器实现并有备用手动控制装置(面板机械按钮)

多媒体控制系统
工业计算机处理器:酷睿双核CPU,显卡:1G,硬盘:500G,光驱:DVD,内存:2G

功率放大器200W音箱200W
控制系统LINSN/YEESO逐点校正技术

外部框架及内部装饰
表面汽车漆白色车载空调进口顶置车载空调:3600W制冷/1600W制热
内部装饰

白色亮光铝塑板,接缝灌胶处理,车内顶部安装LED照明顶灯,控制室和发电机室内各安装1盏照明灯,整车封胶处理,胶体牢固不开裂。地面铺装防滑胶合板+地板革。



可选配置

1.LED屏幕分辨率(P10、P8、P6)、大小尺寸

2.可选用13米底盘

3.表面汽车漆颜色(根据客户要求定制)

4.视频处理器

5.牵引车
